LX105180210B40.5

没有此类产品
产品描述

安全性能:

序号
NO.
项目
Items
技术要求
Technical Requirements
测试方法及步骤
Test Methods & Steps
1 过充电
Overcharge Test
不爆炸、不起火
No explosion. No fire.
a)电池(组)标准充电
Standard charge;
b)以 40.5A 电流充电至 5.48V,或充电90min 后停止充电,观察 1h。
Charged to 5.48V with 40.5A current, or charged for 90min, observing for 1h.
2 过放电
Over-discharge Test
不爆炸、不起火、不漏液
No explosion. No fire. No leakage.
a)电池(组)标准充电
Standard charge;
b)以 40.5A 电流放电90min,观察 1h。
Discharged with 40.5A current for 90min, observing for 1h.
3 短路
Short-circuit Test
不爆炸、不起火
No explosion. No fire.
a)电池(组)标准充电;
Standard charge;
b)将电池(组)正、负极经外部短路10min,外部线路电阻应小于 5mΩ,观察 1h。
Connect the cell(battery module) positive and negative terminals with wire for 10min directly. The resistance of external line should be less than 5mΩ, observing for 1h.
4 针刺
Nail penetration
Test
不爆炸、不起火
No explosion. No fire.
a)电池(组)标准充电;
Standard charge;
b)用 φ6mm~φ8mm 的耐高温钢针以(25±5)mm/s的速度从垂直于蓄电池极板的方向贯穿(钢针停留在蓄电池中)观察 1h。
Penetrate the cell(battery module) from the vertical direction throughout the inside plates with the φ6mm ~φ8mm needle at (25 ± 5) mm/s speed (needle stays in the battery) , observing for 1h.
5 挤压
Crushing Test.
不爆炸、不起火
No explosion. No fire.
a)电池(组)标准充电;
Standard charge;
b)按下列条件进行试验:
According to the following test conditions:
——挤压方向:垂直于蓄电池极板方向施压;
Squeezing direction: Pressure perpendicular to the battery plates;
——挤压板形式:半径 75mm 半圆柱体,长度大于被挤压电池的尺寸,但不超过 1m;
Squeezing paper shape: half cylinder with 75mm diameter, whose length is more than the size of cell,but is less than 1m.
——挤压速度:(5±1)mm/s;
Squeezing speed: (5±1)mm/s;
——挤压程度:电压达到 0V 或变形量达到 30%或挤压力达到表 1 所列数值后停止挤压,保持10min;
Squeezing level: Until the battery voltage becomes 0V or the deformation is to 30% or the press is to the value listing in table 1 , stop squeezing;
c)观察 1h。
observing for 1h
6 跌落
Drop Test
不爆炸、不起火、不漏液
No explosion. No fire.
No leakage.
a)电池(组)标准充电;
Standard charge;
b)电池(组)正负端子朝下,自 1.5 米高度处自由跌落至水泥地面上,观察 1h。
the cell(battery module) drops with two terminals down from a height of 1.5m onto the cement floor freely, observing for 1h.
7 加热
Heating
不爆炸、不起火
No explosion. No fire.
a)电池(组)标准充电;
Standard charge;
b) 电池(组)放入温箱中,以 5℃/min 速率由室温至 130±2℃,并保持 30min 后停止加热,观察 1h。
Put the cell(battery module) into the incubator, the temperature is up from room to 130±2℃ at the speed of 5℃/min, and stop heating after lasting for 30min,observing for 1h.
8 海水浸泡
Immersing in
seawater
不爆炸、不起火
No explosion. No fire.
a)电池(组)标准充电;
Standard charge;
b) 电池(组)完全没入 3.5% NaCl 溶液(质量分数)中 2 h;水深应完全没过单体蓄电池。
the cell(battery module) is submerged into 3.5(wt)% NaCl solution for 2h entirely.
9 温度循环
Temperature cycle
不爆炸、不起火、不漏液
No explosion. No fire.
No leakage.
a)电池(组)标准充电;
Standard charge;
b)将电池(组)放入温度箱内,温度箱温度按照表 2进行调节,循环次数 5 次,观察 1 h。
Put the cell(battery module) into the incubator, the temperature adjust according to table 2, repeating 5 times, and observing for 1h.
10 低气压
Low air pressure
不爆炸、不起火、不漏液
No explosion. No fire.
No leakage.
a)电池(组)标准充电;
Standard charge;
b) 电池(组)放入低气压箱内,调节试验箱中气压为 11.6 kPa,温度为室温,静置 6 h,观察 1 h。
Put the cell(battery module) into the low air pressure box, and set air pressure at 11.6 kPa, laying for 6h at room temperature, and observing for 1h.

注:1、电池组以五支或以上单体电池串联;

2、电池安全试验参考 GB/T 31485-2015《电动汽车用动力蓄电池安全要求及试验方法》。

表1 挤压力选取标准

单体数 /n
Cell number /n
挤压力/ KN
Squeezing force/ KN
1 200
2~5 100×n
>5 500



表2 温度循环试验一个循环的温度和时间

温度/℃
temperature/℃
时间/min
time/min
累计时间/min
Adding time/min
温度变化率℃/min
Temperature change
rate ℃/min
25 0 0 0
-40 60 60 13/12
-40 90 150 0
25 60 210 13/12
85 90 300 2/3
85 110 410 0
25 70 480 6/7

产品规格:

NO. Items Specifications
1 Charge voltage
充电电压
3.65V
2 Nominal voltage
标称电压
3.2V
3 Nominal capacity
标称容量
40.5Ah @ 0.33C Discharge(放电)
4 Typical capacity
典型容量
41.5Ah
5 Charge current
充电电流
Standard Charging:  0.33C
标准充电:         0.33C
Rapid charge:      1.0C
快速充电:         1.0C
6 Standard Charging method
标准充电方法
0.33C CC(constant current)charge to 3.65V,then CV(constant voltage 3.65V)charge till charge current decline to ≤0.033C
0.33C CC(恒流)充电至3.65V,再CV(恒压3.65V)充电直至充电电流≤0.033C
7 Charging time
充电时间
Standard Charging: 4hours(Ref.)
标准充电:         4小时(参考值)
Rapid charge:      2hours(Ref.)
快速充电:         2小时(参考值)
8 Max charge current
最大充电电流
1.0C
9 Max discharge current
最大放电电流
3.0C
10 Discharge cut-off voltage
放电截止电压
2.5V
11 Operating temperature
工作温度
Charging:  0℃~45℃
充电:      0℃~45℃
Discharging:-20℃~55℃
放电:      -20℃~55℃
12 Storage temperature
储存温度
-20℃~ +55℃
13 Cell Weight
电芯重量
约780g
14 Cell Dimension
电芯尺寸
Length    长度:210 mm Max
Width     宽度:173 mm Max
Thickness  厚度:10.0 mm Max

充放电性能:

NO. Items Test Method and Condition Criteria
1 Standard Charge
标准充电
Charging the cell initially with constant current at 0.33C and then with constant voltage at 3.65V till charge current declines to 0.033C
先用0.33C恒流充电至3.65V,再恒压3.65V充电直至充电电流≤0.033C

2 Rated Capacity
初始容量
The capacity means the discharge capacity of the cell, which is measured with discharge current of 0.33C with 2.5V cut-off voltage after standard charge.
该容量是指标准充电后,0.33C放电至2.5V截止电压所放出的容量。
≥40.5Ah
3 Cycle Life
循环寿命
Test condition:
Charge:0.33C to 3.65V
Discharge:0.5C to 2.5V
80% or more of 1st cycle capacity at 0.33C discharge of Operation
测试条件:
充电:0.33C充电到3.65V
放电:0.5C放电到2.5V
当放电容量降至初始容量的80%时,所完成的循环次数定义为该电芯的循环寿命
≥4000次
4 Self-discharge
自放电
After the standard charging, storied the cells under the condition as No.4.4 for 30 days, then measured the capacity with 0.33C till 2.5V
标准充电后,在No.4.4条件下贮存30天,再以0.33C放电至2.5V所放出的容量。
Residual capacity >90%
剩余容量>90%
5 Initial impedance
初始内阻
Internal resistance measured at AC 1KHz after 50% charge半充状态下,测量其AC 1KHz下的交流阻抗 ≤1.5mW
6 Cell Voltage
电芯电压
As of shipment.
出货状态
3.2V~3.4V
7 Temperature
Characteristics
温度特性
1. According to item 4.1.1, at 23±5℃.
2. Capacity comparison at each temperature, measured with constant discharge current 0.33C with 2.5V cut-off. Percentage as an index of the capacity compared with 100% at 23℃
1.在23±5℃条件下,用4.1.1方法将电芯充电。
2.在不同温度条件下,用0.33C的电流恒流放电至截止电压2.5V。以23℃时放电容量为基准计算百分比。
-20℃: ≥70%
23℃: 100%
55℃: ≥96%
(-20℃下截止电压2.0V)
8 Storage
Characteristics
储存特性
1. According to item 4.1.1, at 23±5℃.
2. The battery shall be stored at 55±5℃ for 7days and rested at room temperature for 1 hour then measured with constant discharge current 0.33C with 2.5V cut-off.
1. 在23±5℃条件下,用4.1.1方法将电芯充电。
2.将电池在55±5℃条件下贮存7天,然后在常温下静置1小时,用0.33C的电流恒流放电至2.5V截止电压。
Retained Capacity
≥85%

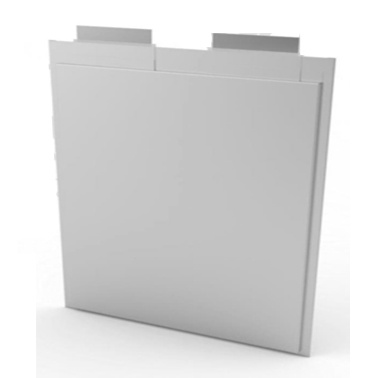

单体电池立体效果图:

11

外形尺寸:

外形尺寸(单位:mm;未按比例)

11



型号:LX105180210B40.5

单位:mm

Item
项目
Specifications
尺寸标准
T 10.5Max
W 180Max
L 210Max
L1 40±1
M 80±2
N 45±1.0
