安全性能：
|
序号 NO. |
项目 Items |
技术要求 Technical Requirements |
测试方法及步骤 Test Methods & Steps |
| 1 |
过充电 Overcharge Test |
不爆炸、不起火 No explosion. No fire. |
a）电池（组）标准充电 Standard charge； b）以 45A 电流充电至 5.48V，或充电90min 后停止充电，观察 1h。 Charged to 5.48V with 45A current, or charged for 90min, observing for 1h. |
| 2 |
过放电 Over-discharge Test |
不爆炸、不起火、不漏液 No explosion. No fire. No leakage. |
a）电池（组）标准充电 Standard charge； b）以 45A 电流放电90min，观察 1h。 Discharged with 45A current for 90min, observing for 1h. |
| 3 |
短路 Short-circuit Test |
不爆炸、不起火 No explosion. No fire. |
a）电池（组）标准充电； Standard charge； b）将电池(组)正、负极经外部短路10min，外部线路电阻应小于 5mΩ，观察 1h。 Connect the cell(battery module) positive and negative terminals with wire for 10min directly. The resistance of external line should be less than 5mΩ, observing for 1h. |
| 4 |
针刺 Nail penetration Test |
不爆炸、不起火 No explosion. No fire. |
a）电池（组）标准充电； Standard charge； b）用 φ6mm～φ8mm 的耐高温钢针以（25±5）mm/s的速度从垂直于蓄电池极板的方向贯穿（钢针停留在蓄电池中）观察 1h。 Penetrate the cell(battery module) from the vertical direction throughout the inside plates with the φ6mm ~φ8mm needle at (25 ± 5) mm/s speed (needle stays in the battery) , observing for 1h. |
| 5 |
挤压 Crushing Test. |
不爆炸、不起火 No explosion. No fire. |
a）电池（组）标准充电； Standard charge； b）按下列条件进行试验： According to the following test conditions: ——挤压方向：垂直于蓄电池极板方向施压； Squeezing direction: Pressure perpendicular to the battery plates； ——挤压板形式：半径 75mm 半圆柱体，长度大于被挤压电池的尺寸，但不超过 1m； Squeezing paper shape: half cylinder with 75mm diameter, whose length is more than the size of cell,but is less than 1m. ——挤压速度：（5±1）mm/s； Squeezing speed: （5±1）mm/s； ——挤压程度：电压达到 0V 或变形量达到 30%或挤压力达到表 1 所列数值后停止挤压，保持10min； Squeezing level: Until the battery voltage becomes 0V or the deformation is to 30% or the press is to the value listing in table 1 , stop squeezing； c)观察 1h。 observing for 1h |
| 6 |
跌落 Drop Test |
不爆炸、不起火、不漏液 No explosion. No fire. No leakage. |
a）电池（组）标准充电； Standard charge； b）电池（组）正负端子朝下，自 1.5 米高度处自由跌落至水泥地面上，观察 1h。 the cell(battery module) drops with two terminals down from a height of 1.5m onto the cement floor freely, observing for 1h. |
| 7 |
加热 Heating |
不爆炸、不起火 No explosion. No fire. |
a）电池（组）标准充电； Standard charge； b) 电池（组）放入温箱中，以 5℃/min 速率由室温至 130±2℃，并保持 30min 后停止加热，观察 1h。 Put the cell(battery module) into the incubator, the temperature is up from room to 130±2℃ at the speed of 5℃/min, and stop heating after lasting for 30min,observing for 1h. |
| 8 |
海水浸泡 Immersing in seawater |
不爆炸、不起火 No explosion. No fire. |
a）电池（组）标准充电； Standard charge； b) 电池（组）完全没入 3.5% NaCl 溶液（质量分数）中 2 h；水深应完全没过单体蓄电池。 the cell(battery module) is submerged into 3.5(wt)% NaCl solution for 2h entirely. |
| 9 |
温度循环 Temperature cycle |
不爆炸、不起火、不漏液 No explosion. No fire. No leakage. |
a）电池（组）标准充电； Standard charge； b)将电池（组）放入温度箱内，温度箱温度按照表 2进行调节，循环次数 5 次，观察 1 h。 Put the cell(battery module) into the incubator, the temperature adjust according to table 2, repeating 5 times, and observing for 1h. |
| 10 |
低气压 Low air pressure |
不爆炸、不起火、不漏液 No explosion. No fire. No leakage. |
a）电池（组）标准充电； Standard charge； b) 电池（组）放入低气压箱内，调节试验箱中气压为 11.6 kPa，温度为室温，静置 6 h,观察 1 h。 Put the cell(battery module) into the low air pressure box, and set air pressure at 11.6 kPa, laying for 6h at room temperature, and observing for 1h. |
注：1、电池组以五支或以上单体电池串联;
2、电池安全试验参考 GB/T 31485-2015《电动汽车用动力蓄电池安全要求及试验方法》。
表1 挤压力选取标准
|
单体数 /n Cell number /n |
挤压力/ KN Squeezing force/ KN |
| 1 | 200 |
| 2~5 | 100×n |
| >5 | 500 |
表2 温度循环试验一个循环的温度和时间
|
温度/℃ temperature/℃ |
时间/min time/min |
累计时间/min Adding time/min |
温度变化率℃/min Temperature change rate ℃/min |
| 25 | 0 | 0 | 0 |
| -40 | 60 | 60 | 13/12 |
| -40 | 90 | 150 | 0 |
| 25 | 60 | 210 | 13/12 |
| 85 | 90 | 300 | 2/3 |
| 85 | 110 | 410 | 0 |
| 25 | 70 | 480 | 6/7 |
产品规格：
| NO. | Items | Specifications |
| 1 |
Charge voltage 充电电压 |
3.65V |
| 2 |
Nominal voltage 标称电压 |
3.2V |
| 3 |
Nominal capacity 标称容量 |
45Ah @ 0.33C Discharge(放电) |
| 4 |
Typical capacity 典型容量 |
45.5Ah |
| 5 |
Charge current 充电电流 |
Standard Charging: 0.33C 标准充电： 0.33C Rapid charge： 1.0C 快速充电： 1.0C |
| 6 |
Standard Charging method 标准充电方法 |
0.33C CC（constant current）charge to 3.65V,then CV(constant voltage 3.65V)charge till charge current decline to ≤0.033C 0.33C CC（恒流）充电至3.65V，再CV（恒压3.65V）充电直至充电电流≤0.033C |
| 7 |
Charging time 充电时间 |
Standard Charging： 4hours(Ref.) 标准充电： 4小时（参考值） Rapid charge： 2hours(Ref.) 快速充电： 2小时（参考值） |
| 8 |
Max charge current 最大充电电流 |
1.0C |
| 9 |
Max discharge current 最大放电电流 |
3.0C |
| 10 |
Discharge cut-off voltage 放电截止电压 |
2.5V |
| 11 |
Operating temperature 工作温度 |
Charging： 0℃~45℃ 充电： 0℃~45℃ Discharging：-20℃~60℃ 放电： -20℃~60℃ |
| 12 |
Storage temperature 储存温度 |
-20℃~ +60℃ |
| 13 |
Cell Weight 电芯重量 |
约830g |
| 14 |
Cell Dimension 电芯尺寸 |
Length 长度：227 mm Max Width 宽度：161 mm Max Thickness 厚度：11.0 mm Max |
充放电性能：
| NO. | Items | Test Method and Condition | Criteria |
| 1 |
Standard Charge 标准充电 |
Charging the cell initially with constant current at 0.33C and then with constant voltage at 3.65V till charge current declines to 0.033C 先用0.33C恒流充电至3.65V，再恒压3.65V充电直至充电电流≤0.033C |
|
| 2 |
Rated Capacity 初始容量 |
The capacity means the discharge capacity of the cell, which is measured with discharge current of 0.33C with 2.5V cut-off voltage after standard charge. 该容量是指标准充电后，0.33C放电至2.5V截止电压所放出的容量。 |
≥45Ah |
| 3 |
Cycle Life 循环寿命 |
Test condition： Charge:0.33C to 3.65V Discharge:0.5C to 2.5V 80% or more of 1st cycle capacity at 0.33C discharge of Operation 测试条件： 充电：0.33C充电到3.65V 放电：0.5C放电到2.5V 当放电容量降至初始容量的80%时，所完成的循环次数定义为该电芯的循环寿命 |
≥3500次 |
| 4 |
Self-discharge 自放电 |
After the standard charging, storied the cells under the condition as No.4.4 for 30 days, then measured the capacity with 0.33C till 2.5V 标准充电后，在No.4.4条件下贮存30天，再以0.33C放电至2.5V所放出的容量。 |
Residual capacity >90% 剩余容量>90% |
| 5 |
Initial impedance 初始内阻 |
Internal resistance measured at AC 1KHz after 50% charge半充状态下，测量其AC 1KHz下的交流阻抗 | ≤1.5mW |
| 6 |
Cell Voltage 电芯电压 |
As of shipment. 出货状态 |
3.2V~3.4V |
| 7 |
Temperature Characteristics 温度特性 |
1. According to item 4.1.1, at 23±5℃. 2. Capacity comparison at each temperature, measured with constant discharge current 0.33C with 2.5V cut-off. Percentage as an index of the capacity compared with 100% at 23℃ 1.在23±5℃条件下，用4.1.1方法将电芯充电。 2.在不同温度条件下，用0.33C的电流恒流放电至截止电压2.5V。以23℃时放电容量为基准计算百分比。 |
-20℃: ≥70% 23℃: 100% 55℃: ≥96% （-20℃下截止电压2.0V） |
| 8 |
Storage Characteristics 储存特性 |
1. According to item 4.1.1, at 23±5℃. 2. The battery shall be stored at 55±5℃ for 7days and rested at room temperature for 1 hour then measured with constant discharge current 0.33C with 2.5V cut-off. 1. 在23±5℃条件下，用4.1.1方法将电芯充电。 2.将电池在55±5℃条件下贮存7天，然后在常温下静置1小时，用0.33C的电流恒流放电至2.5V截止电压。 |
Retained Capacity ≥85% |
单体电池立体效果图：

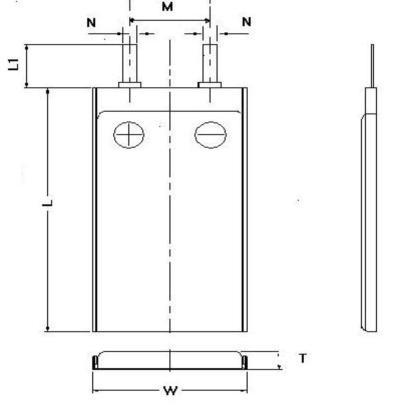

外形尺寸：
外形尺寸(单位：mm;未按比例)
型号：LX110161227B45
单位：mm
|
Item 项目 |
Specifications 尺寸标准 |
| T | 11.0Max |
| W | 161Max |
| L | 227Max |
| L1 | 40±1 |
| M | 80±2 |
| N | 45±1.0 |
